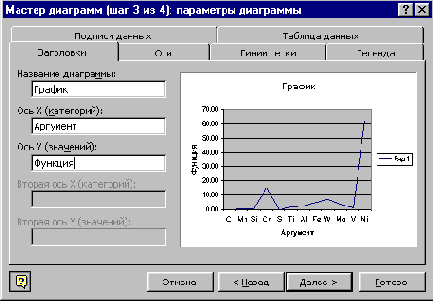

ПХЯ 5 7 Вкладка Заголовки диалогового окна третьего шага работы мастера диаграмм

ШагЗ

На четвертом шаге работы мастера диаграмм выбирается, строится ли диаграмма как внедренный объект в рабочий лист, или на отдельном листе диаграмм. Для создания диаграммы на отдельном листе выберите переключатель отдельном (As New Sheet), а для создания внедренной диаграммы — переключатель имеющемся (As Object In) (Рисунок 5.8). Выберем переключатель имеющемся (As Object In). Результат выбора не отображается в методе ChartWizard.

Нажатие кнопки Готово (Finish) завершает процесс создания диаграммы. Подытожим произведенные присвоения аргументам метода ChartWizard.

' Добавляется диаграмма в семейство диаграмм на активном

' рабочем листе

'

ActiveSheet.ChartObjects.Add(195, 30, 200, 190). Select

'

' Производится построение диаграммы методом ChartWizard

ActiveChart. ChartWizard Source : =Range ("A1:B11") ,

Gallery:= xlLine, Format :=1, PlotBy:= xlColumns,

CategoryLabels : =1,

SeriesLabels :=0,

HasLegend: =False, Title := "График", CategoryTitle : = "Аргумент",

ValueTitle : ="Функция"

Ту же самую диаграмму, не используя метод ChartWizard, можно построить с помощью следующей последовательности инструкций:

Charts . Add

ActiveChart. ChartType = xlLine

ActiveChart . SetSourceData

Source :=Sheets('ЛИCT3").

Range ( "Bl : Bll" ),

PlotBy : =xlColumns ActiveChart. SeriesCollection (1) .XValues = "=Лист3 !R1C1:R11C1"

ActiveChart .Location Where:=xlLocationAsObject,

Nаmе:="ЛистЗ" With ActiveChart

.HasTitle = True

. ChartTitle. Characters. Text = "График"

.Axes (xlCategory, xlPrimary)

.HasTitle = True .Axes (xlCategory, xlPrimary)

.AxisTitle. Characters. Text = "Аргумент"

.Axes (xlValue, xlPrimary)

.HasTitle = True .Axes (xlValue, xlPrimary)

.AxisTitle. Characters. Text = "Функция"

.HasLegend = False

End With
